益旗电气 YQWSK 系列温湿度控制器，专为高低压配电柜、开关柜内温湿度智能管控而设计。产品分为导轨式、嵌入式、液晶式三大安装类型，多路输出负载控制，可同时驱动除湿装置、加热器、风扇等设备。支持 RS485 Modbus RTU 通讯协议，可接入 SCADA、DCS 或配电自动化系统。
采用进口高精度数字温湿度传感器，精度 ±2%RH / ±0.5°C，长期稳定性好，免定期校准。
| 湿度测量范围 | 0%RH ~ 99%RH |
|---|---|
| 温度测量范围 | -20°C ~ +85°C |
| 精度 | ±2%RH / ±0.5°C |
| 输入电压 | AC/DC 85~265V |
| 输出路数 | 2路 / 3路可选 |
| 通讯接口 | RS485 Modbus RTU（选配） |
| 显示方式 | LED数显 / LCD液晶 |
| 安装方式 | 35mm 导轨 / 面板嵌入 / 螺钉 |
| 参数 | 数值 |
|---|---|
| 产品系列 | YQWSK 导轨式 / 嵌入式 / 液晶式 |
| 工作电压 | AC/DC 85 ~ 265V |
| 湿度测量范围 | 0%RH ~ 99%RH |
| 温度测量范围 | -20°C ~ +85°C |
| 湿度精度 | ±2%RH |
| 温度精度 | ±0.5°C |
| 控制输出路数 | 2路（标准）/ 3路（高配款） |
| 继电器容量 | 10A / 250VAC |
| 传感器接口 | RJ11 标准插头 |
| 通讯接口 | RS485 Modbus RTU（通讯款） |
| 波特率 | 9600 / 19200 / 38400bps 可选 |
| 通讯地址 | 1 ~ 247 可设 |
| 显示方式 | LED 数显 / LCD 液晶（按型号） |
| 导轨安装 | 35mm 标准 DIN 导轨 |
| 嵌入安装开孔 | 71×71mm 或 66×66mm |
| 工作温度 | -20°C ~ +55°C |
| 防护等级 | IP20 |
| 产品认证 | CE / CCC |
35mm DIN 导轨安装，两路继电器输出，同时控制除湿装置和加热器/风扇，最常用型号。

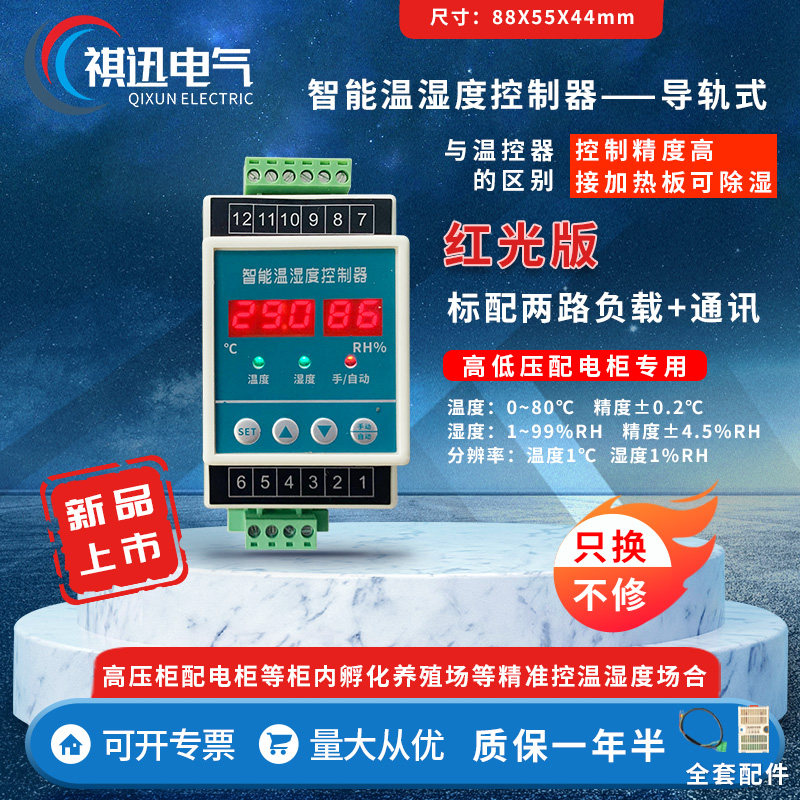

在两路基础上增加 RS485 Modbus RTU 通讯，支持远程读取温湿度数据，适合自动化项目。

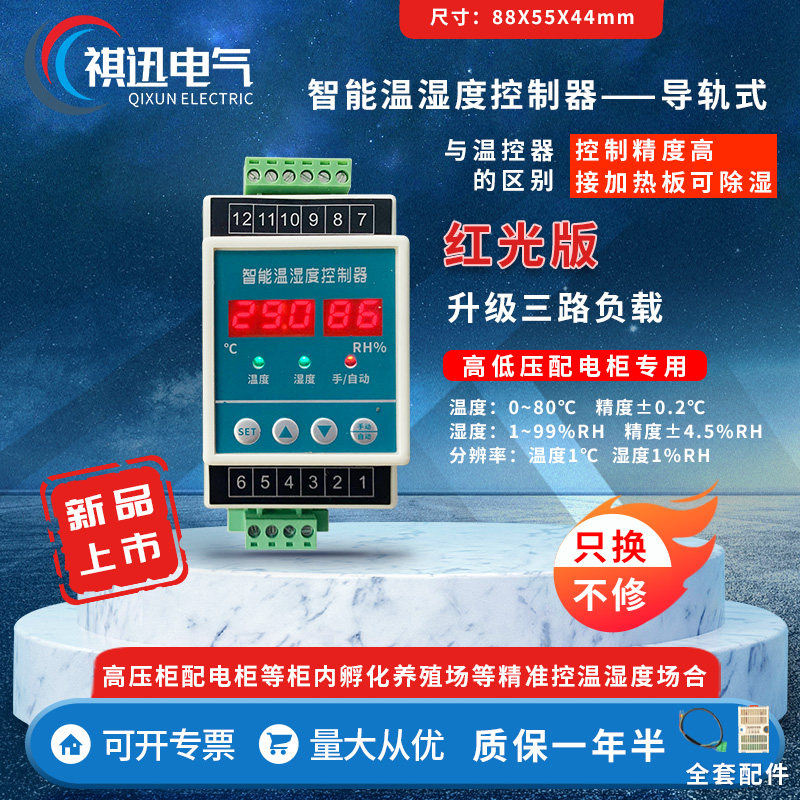

三路独立继电器输出，可同时控制除湿、加热、风扇三种设备，适合大型配电柜。

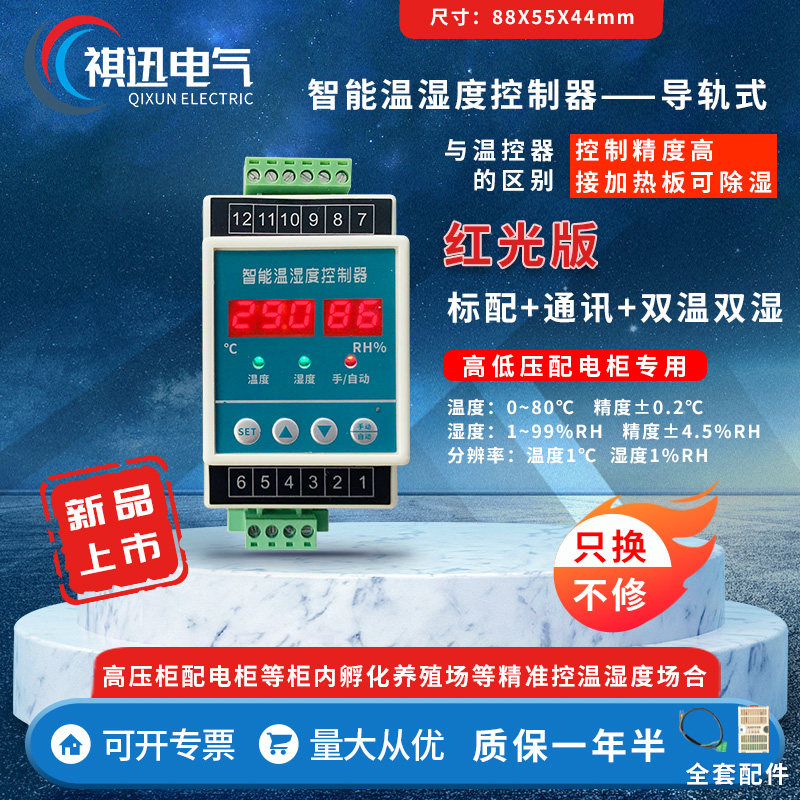

最高配版本，三路输出+RS485+两组独立传感器，精准监控柜内两个不同位置。
面板开孔嵌入，外观整洁，适合对外观要求较高的配电柜，86×86mm 标准安装孔。

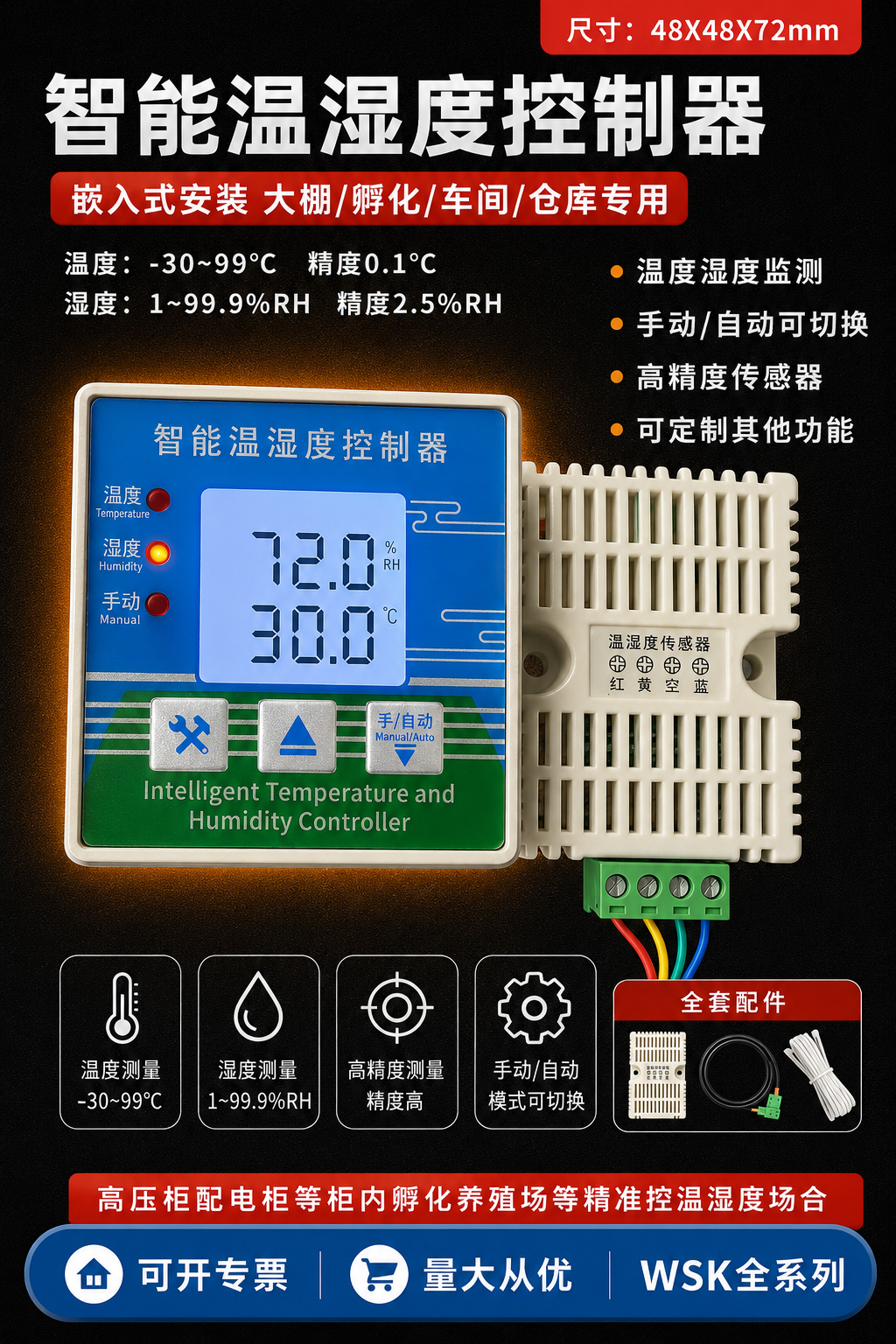

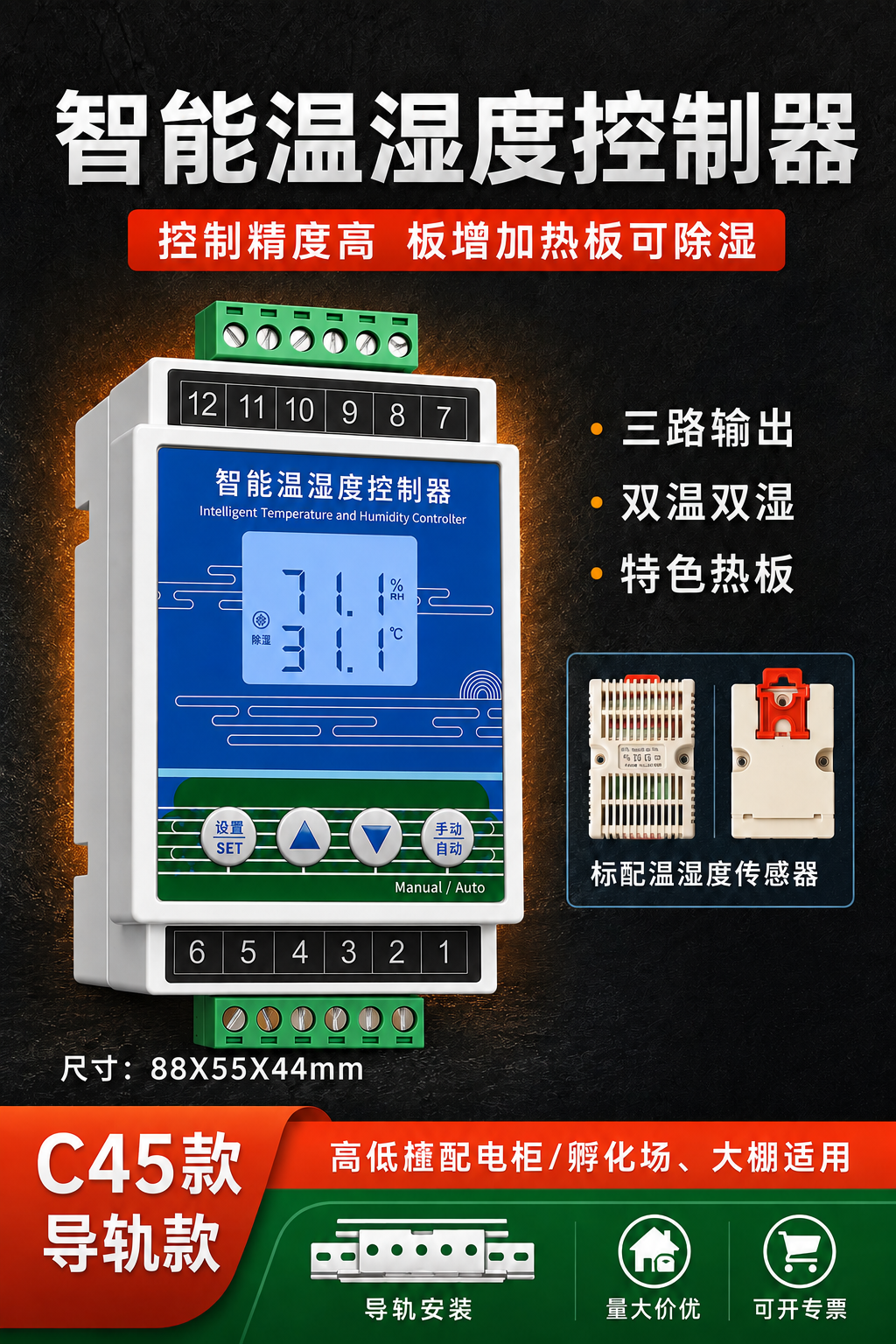

蓝色LCD大屏，显示内容更丰富，可显示设定值/当前值/工作状态，高端配电柜首选。

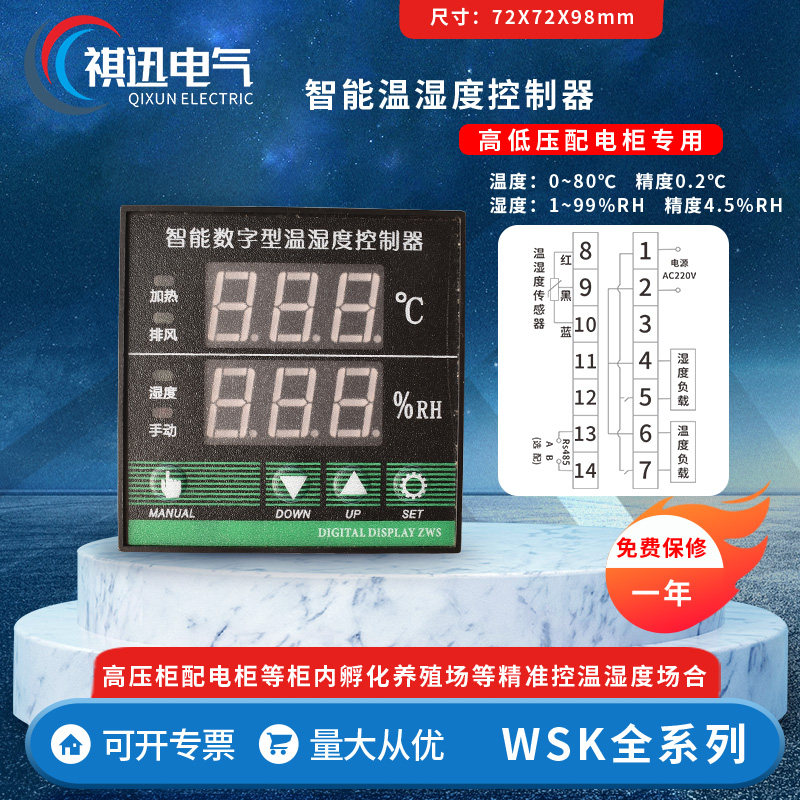

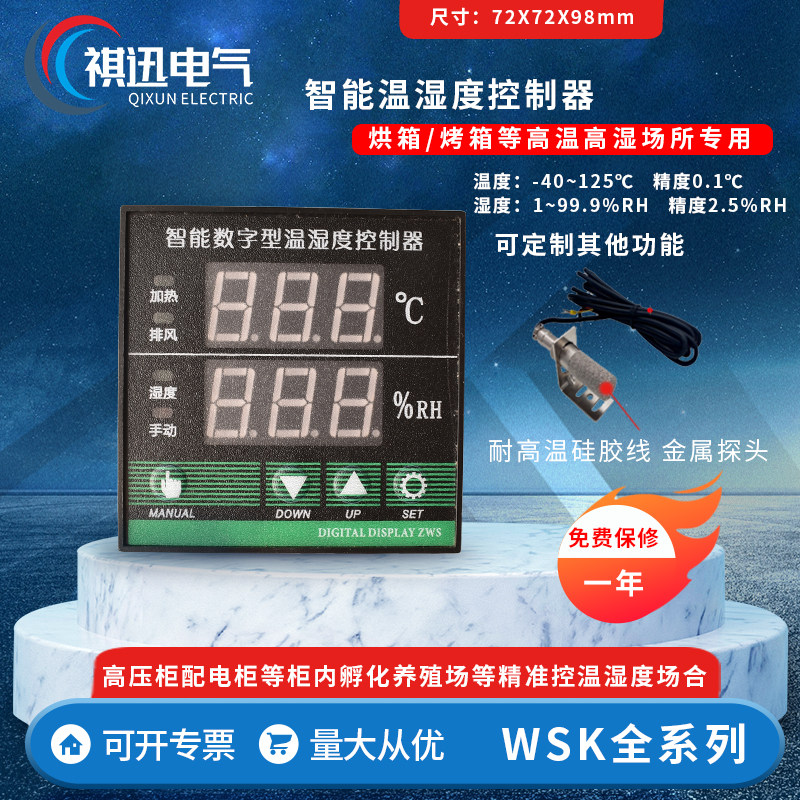

72×72mm 标准开孔，多款功能：标准款、烘箱专用款、无源干接点款、超温断线报警款。

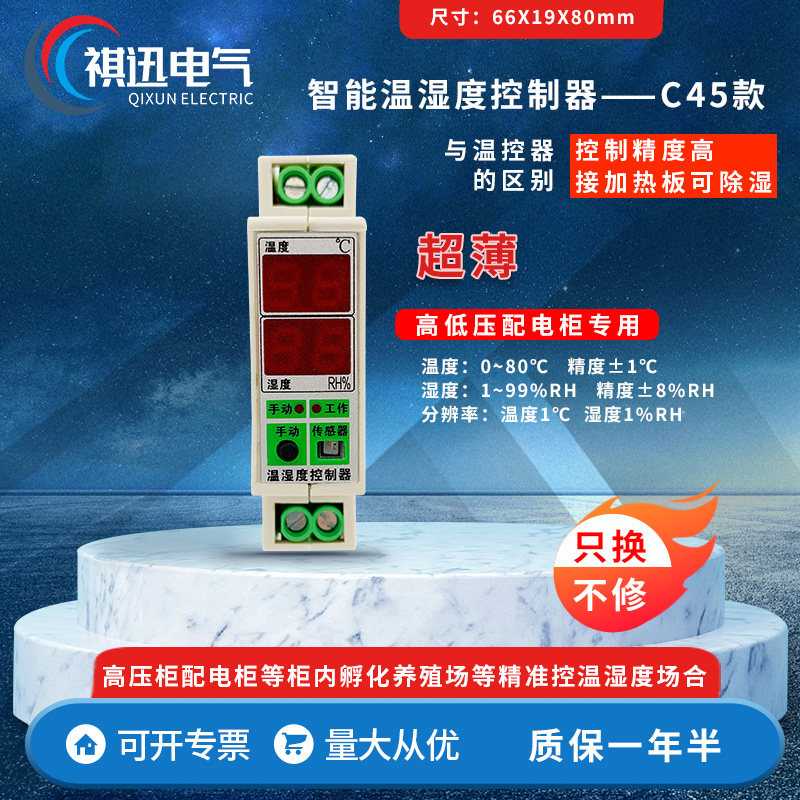

超薄设计，尺寸与标准 C45 断路器相当，适合柜内空间极为有限的场合。
| 应用场合 | 推荐型号 | 推荐理由 |
|---|---|---|
| 新建配电柜 | 导轨式三路+通讯款 | 安装方便，功能全，方便后期扩展远程监控 |
| 老柜改造 | 嵌入式WSK-Z(TH) | 直接替换原有同规格控制器，免重新布线 |
| 变电站无人值守 | 导轨旗舰款（双温双湿+通讯） | 支持远程监控，双传感器提高可靠性 |
| 空间受限场合 | C45超薄款 | 最小安装空间，功能不缩水 |
| 高端展示柜 | 液晶导轨款 | 大屏显示清晰，外观精致 |
关于YQWSK系列温湿度控制器的常见问题，如有疑问欢迎致电 15888772322
L/N端接AC 220V辅助电源；外置探头按颜色接入传感器端子；OUT1继电器触点串联除湿装置供电回路（湿度控制）；OUT2触点串联加热器（温度控制，可选）；RS485接A/B端子接入上位机。详见随产品附赠接线图。
适用所有类型：10kV/35kV高压开关柜（KYN28/XGN/GIS）、低压GGD/MNS/MCC柜、动力柜、仪表柜及户外箱变。只需柜内有AC 220V辅助电源即可，部分型号支持AC/DC 85~265V宽压。
导轨式安装在柜内35mm DIN导轨上，不影响柜门外观，安装最简便；嵌入式（WSK-Z型）开孔安装在柜门面板上，巡检时直接在柜门外读数，适合需要频繁查看温湿度的场合。
温度精度±0.5°C（进口传感器型号），湿度精度±2%RH，长期稳定不漂移。RS485通讯型号Modbus RTU协议，支持接入SCADA/综自系统，同一总线最多接127台。
推荐：湿度上限75~80%RH（超限启动除湿），湿度下限55~65%RH（降至此值停止）。温度上限55°C（报警），温度下限5°C（可选启动加热）。上下限之间的回差可防止频繁启停。
