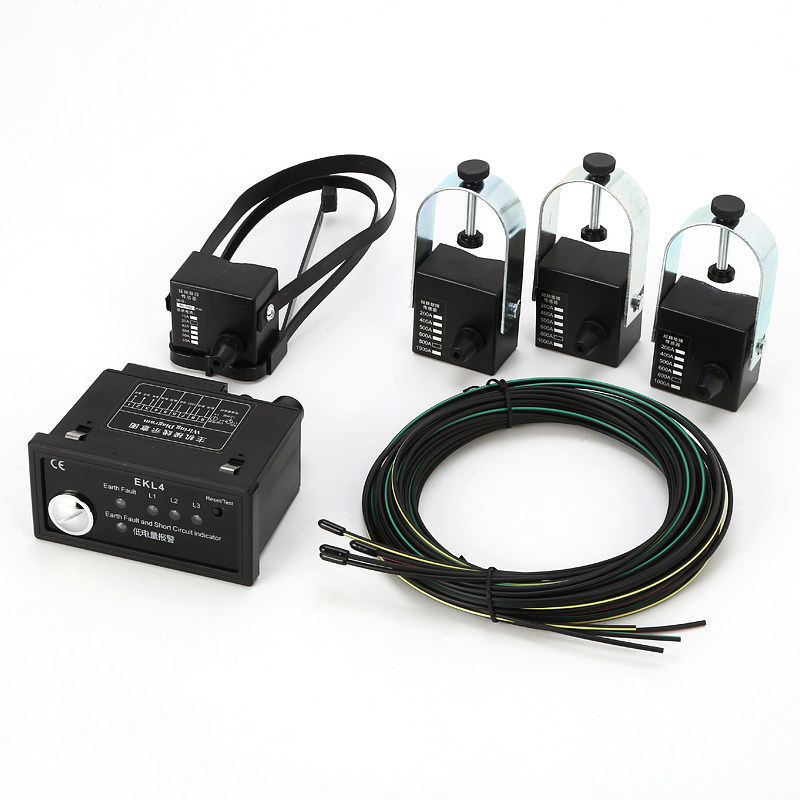

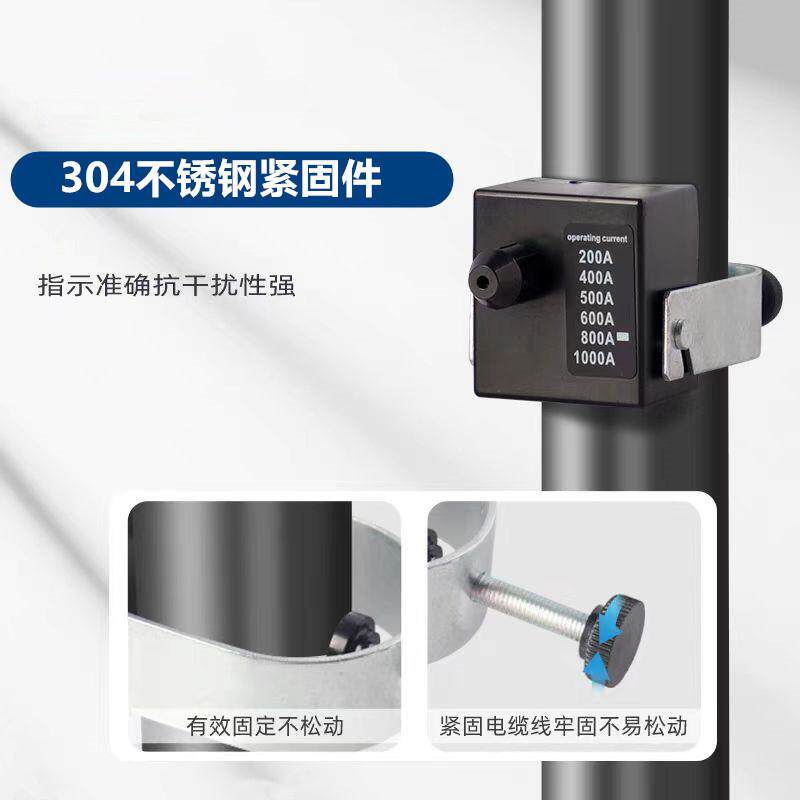

EKL4 基础款 / EKL5 增强款，点击图片放大查看
EKL4 / EKL5 两款配置，按需精准选型
| 功能项 | EKL4 基础款 | EKL5 增强款 |
|---|---|---|
| 短路故障检测 | ✓ 支持 | ✓ 支持 |
| 接地故障检测 | ✓ 支持 | ✓ 支持 |
| LED 指示 | ✓ 红色翻牌显示 | ✓ 红色翻牌 + 状态灯 |
| 自动复位 | ✓ 来电自动复位 | ✓ 来电自动复位 |
| 手动复位 | ✓ 面板按键 | ✓ 面板按键 |
| 远程复位 | — | ✓ RS485 下发指令 |
| RS485 通讯 | — | ✓ Modbus RTU |
| 电流测量 | — | ✓ 三相线路电流 |
| 无线测温 | — | ✓ 无线温度传感器（选配） |
| 适用场合 | 常规 10kV 出线柜，无通讯需求 | 需要远程监控、电流分析、精确定位 |
| 适用电压等级 | 10kV（可定制 6kV / 35kV） |
|---|---|
| 故障检测方式 | 零序CT检测接地电流 + 相间CT检测短路电流 |
| 短路检测阈值 | 可设定，默认 ≥ 500A（过流保护动作值） |
| 接地检测阈值 | 零序电流 ≥ 设定值触发（灵敏度可调） |
| 复位方式 | 自动（来电）/ 手动（按键）/ 远程（EKL5 RS485） |
| RS485 通讯 | Modbus RTU，可上传故障状态、电流值、温度数据 |
| 工作电源 | AC220V 辅助电源（或由线路感应取电，具体按型号） |
| 安装方式 | 开孔嵌入式，面板开孔 ≈ 92×92mm 或 138×92mm |
| 外形尺寸 | EKL4：96×96×80mm；EKL5：140×96×80mm |
| 工作温度 | -25°C ~ +70°C，湿度 ≤ 95%RH（无结露） |
| 质保 | 18 个月 |
快速定位故障，降低停电时间，提升电网可靠性
线路发生短路或接地故障时，LED 翻牌立即响应，运维人员无需测量即可直接定位故障出线，缩短查线时间 80% 以上
正常运行绿灯常亮，故障发生后红灯闪烁翻牌，复位后自动恢复绿灯，无需额外工具，一眼判断线路状态
支持三种复位：①来电自动复位；②面板手动按键；③RS485 远程复位（EKL5）。故障处理完毕立即复位，无需到场
EKL5 标配 RS485 Modbus RTU，故障状态、电流值、温度数据实时上传监控系统，配合无人值守变电站使用
EKL5 内置电流采样，可实时监测三相线路电流，掌握负荷分布，提前预警过负荷，辅助电网优化调度
EKL5 可选配无线温度传感器，贴附电缆接头测温，接头过热提前预警，防止绝缘击穿引发事故
适用于各类 10kV 配电网出线保护与监测
变电站出线柜标配，每路出线安装一台，故障后秒级定位故障线路
环网柜、分支箱安装，缩小故障隔离范围，减少停电影响面积
EKL5 远程通讯款，故障告警自动推送监控中心，无需常驻人员
重要生产线供电配电室，故障快速定位，最大程度减少停产损失
农村配电网线路长、分支多，故障指示器大幅提升农网故障查找效率
电缆隧道、地下变电站，线路密集，故障指示器是快速定位的必备工具

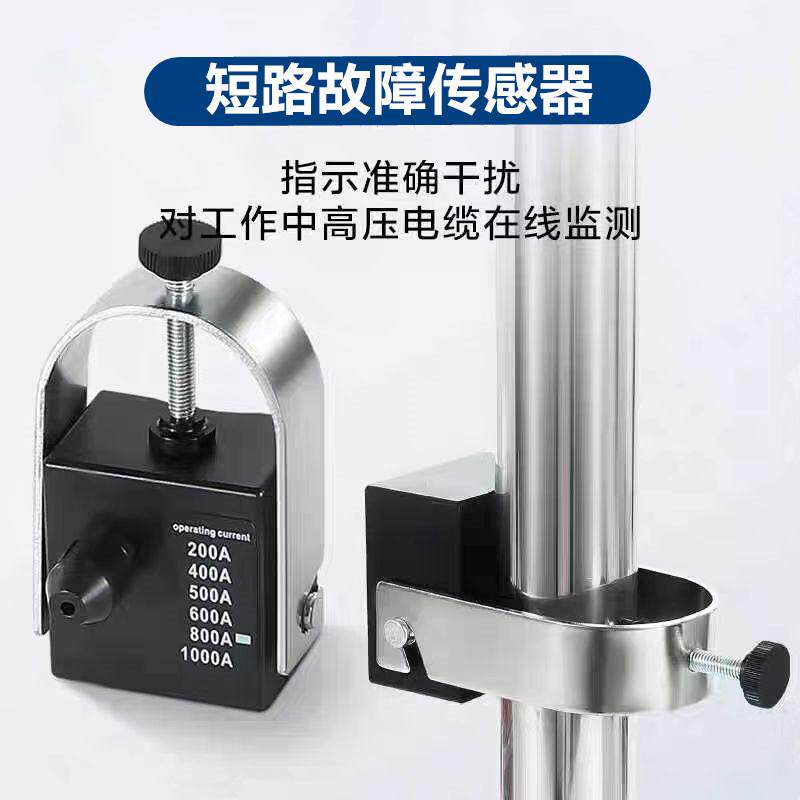

安装在 10kV 出线开关柜面板上（嵌入式开孔安装）。需要配合两种互感器：①零序电流互感器（ZZCT），套在三相电缆外侧，检测接地故障零序电流；②相间电流互感器（CT），检测短路故障过流。CT 的变比和精度需与故障指示器配套选型，我们可提供完整配套方案。
选型原则：①只需现场 LED 指示、不接通讯系统，选 EKL4，成本更低；②需要接入综合自动化/SCADA 系统远程监控故障状态，或需要实时电流测量，或需要无线测温电缆接头，选 EKL5。大多数新建变电站推荐选 EKL5，一步到位，避免后期改造。
是的。线路恢复送电后，来电自动复位功能会使 LED 自动从故障红灯恢复为正常绿灯，不需要人工干预。如需立即复位（送电前），可通过面板手动按键操作（EKL4/EKL5），或通过 RS485 远程下发复位指令（EKL5）。
可以区分。短路故障（相间短路）通过过流检测触发，显示"短路"指示；接地故障（单相接地）通过零序电流检测触发，显示"接地"指示。EKL5 的 RS485 数据包中可读取具体故障类型代码，便于监控系统区分处理并推送不同告警信息。
不会丢失。EKL 系列采用非易失性存储器保存最近一次故障类型和发生时间，掉电后数据保留，来电后可通过面板或 RS485 读取历史记录，方便事故分析和运维追溯。
