多款配置满足不同变电站需求，点击图片放大查看
两大类产品 · 六款配置 · 按需精准选型，支持非标定制
| 功能项目 | 指示灯款 YQKZ-Z01 |
数码管款 YQKZ-Z02 |
液晶款 YQKZ-Z03 |
|---|---|---|---|
| 动态模拟一次接线图 | ● | ● | ● |
| 防误语音提示 | — | — | — |
| 故障记录功能 | — | ● | ● |
| 带电显示及闭锁 | ● | ● | ● |
| 温湿度指示灯指示 | ● | ● | ● |
| 温湿度联动控制（除湿/加热） | ● | ● | ● |
| 时钟功能 | — | — | — |
| 测量显示主回路电能参数 | — | — | — |
| 无线测温（母线/触头） | — | — | — |
| 带电语音警示 | — | — | — |
| 人体感应探头 | ○选配 | ○选配 | ○选配 |
| RS485 通讯接口 | ○选配 | ○选配 | ○选配 |
| 验电功能 | ○选配 | ○选配 | ○选配 |
| 显示方式 | LED 指示灯 | 数码管 | 液晶 LCD |
| 开孔尺寸 | 181×121 mm | ||
| 面框尺寸 | 198×138 mm | ||
| 功能项目 | 指示灯款 YQKZ-C01 |
数码管款 YQKZ-C02 |
液晶款 ⭐ YQKZ-C03 |
|---|---|---|---|
| 动态模拟一次接线图 | ● | ● | ● |
| 防误语音提示 | — | — | — |
| 故障记录功能 | — | ● | ● |
| 带电显示及闭锁 | ● | ● | ● |
| 温湿度指示灯指示 | ● | ● | ● |
| 温湿度联动控制（除湿/加热） | ● | ● | ● |
| 分合闸、储能、远方/就地操作 | ● | ● | ● |
| 时钟功能 | ○选配 | ○选配 | ○选配 |
| 测量显示主回路电能参数 | ○选配 | ○选配 | ○选配 |
| 无线测温（母线/触头） | — | — | ●（选配） |
| 带电语音警示 | — | — | — |
| 人体感应探头 | ○选配 | ○选配 | ○选配 |
| RS485 通讯接口 | ○选配 | ○选配 | ○选配 |
| 验电功能 | ○选配 | ○选配 | ○选配 |
| 显示方式 | LED 指示灯 | 数码管 | 液晶 LCD |
| 开孔尺寸 | 220×165 mm | ||
| 面框尺寸 | 238×178 mm | ||
● 标准配置 ○ 选配功能 — 不具备此功能
| 工作电源 | AC/DC 220V（宽压型，50/60Hz） |
|---|---|
| 功耗 | ≤ 15W（整机待机） |
| 温湿度精度 | 温度 ±0.5°C，湿度 ±3%RH |
| 加热器输出 | 双路继电器，负载1/负载2各最大 5A/250VAC |
| 闭锁输出 | 无源接点，防带电操作闭锁 |
| 通讯接口 | RS485，Modbus RTU，波特率 9600~115200 可设 |
| 防护等级 | 面板 IP40，背板 IP20 |
| 工作温度 | -25°C ~ +70°C |
| 质保 | 18 个月 |

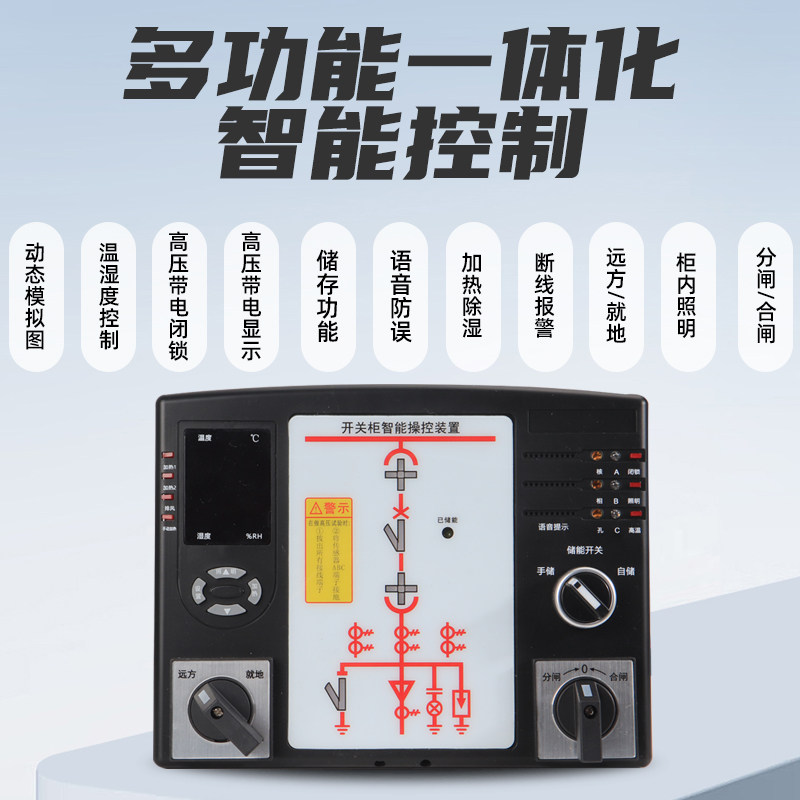

一台装置，多项功能集成，替代多台独立仪表

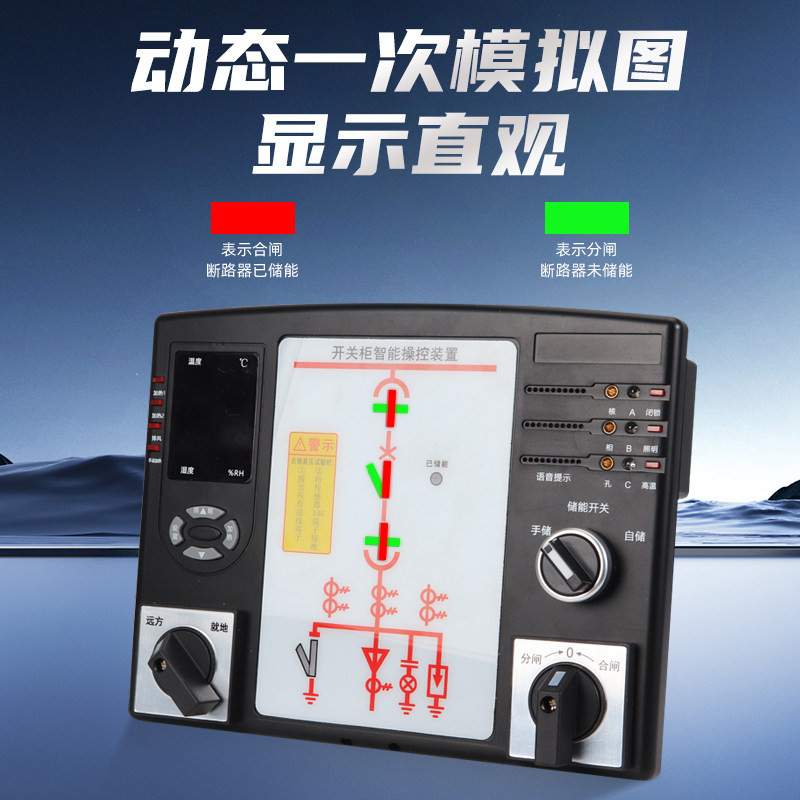

LCD 液晶屏实时呈现一次接线图，断路器、隔离开关分合状态动态更新，直观清晰，无需再看二次图纸
内置高精度温湿度传感器，实时显示柜内温湿度数值，超限自动报警并联动除湿装置或加热器
面板旋钮手动分合闸，RS485款支持远方遥控操作，操作有防误闭锁，避免误动事故
Modbus RTU 标准协议，可接入 SCADA、综合自动化系统，实现变电站集中监控无人值守
广泛应用于各类高低压开关柜及变电站
工厂、商业楼宇、园区自建变电站，替代多台独立仪表，节省面板空间，运维更便捷
高压主变站多路出线柜，统一接入 SCADA 系统，实现"遥测、遥信、遥控"三遥功能
通过 RS485 远程监控，无需常驻人员，异常自动报警推送，大幅降低运维成本
地铁、城轨牵引站、停车场供电室，对监控要求高，S04款满足高可靠性需求
冶金、化工、矿山重要负荷配电柜，配合微机保护联动使用，提升安全可靠性
高盐雾、高湿度沿海环境，温湿度超限自动联动除湿加热，保护柜内设备免受腐蚀
传统方案需要分别安装：状态指示仪、温湿度控制器、操控旋钮、远动模块等多台设备，占用面板大，接线复杂。智能操控装置将上述功能集成为一台，面板开孔尺寸统一，接线简洁，调试周期短，维护成本低，整体性价比更高。
采用标准 Modbus RTU 协议，可接入：①各品牌 SCADA 系统（如 InTouch、WinCC、组态王）；②变电站综合自动化系统（南瑞、许继、四方等）；③自建上位机（Modbus 协议开放，可直接二次开发）。默认波特率 9600，可修改为 19200 / 38400 / 115200。
不需要。智能操控装置属于二次回路设备，只需在柜门面板按图纸开孔嵌入安装，接入辅助电源（AC220V 或 DC110V）和开关辅助触点信号即可。不改动一次主回路，不影响原有保护逻辑，改造工作量小，通常半天内可完成单台安装调试。
S02 及以上款配备继电器输出，温度或湿度超过设定阈值时，自动驱动除湿装置（YQCS系列）或加热器（DJR系列）启动；达到安全值后自动停机。设定值通过面板按键设置，无需每次手动干预，实现全自动无人值守管理。
兼容市场主流开关类型，包括：真空断路器（VCB）、SF₆ 断路器、隔离开关、负荷开关等。通过开关辅助触点（合闸 KK/分闸 TK）接入信号，与具体品牌无关，ABB、西门子、施耐德、国产品牌均可配合。如有特殊接口需求，可联系技术支持定制。
