所有型号均采用高效 LED 光源，寿命超过 50,000 小时，节能 80% 以上（对比传统荧光灯）。提供 AC 220V 和 DC 24V 两种输入电压规格，门控开关版本在柜门打开时自动亮灯，关闭时自动熄灭，方便运维。

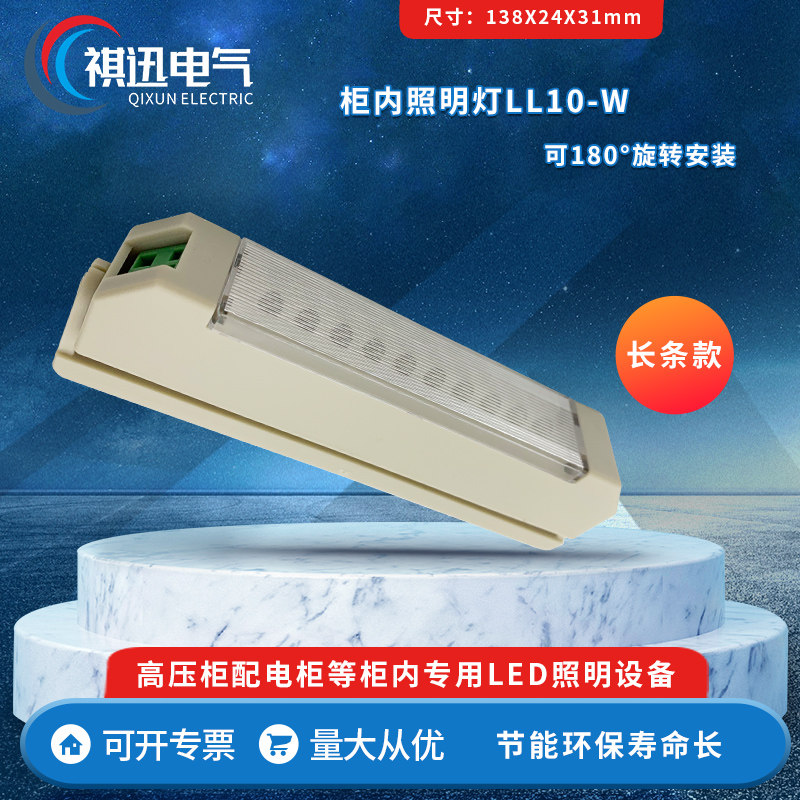

长条形LED灯，高显色指数，适合配电柜顶部横向安装，均匀照明，多长度规格可选。
优化安装支架，适合不同柜型安装孔位，安装更便捷，性能与标准款一致。
超薄设计，适合柜门空间极为有限场合，厚度更低，不影响柜内设备布置。

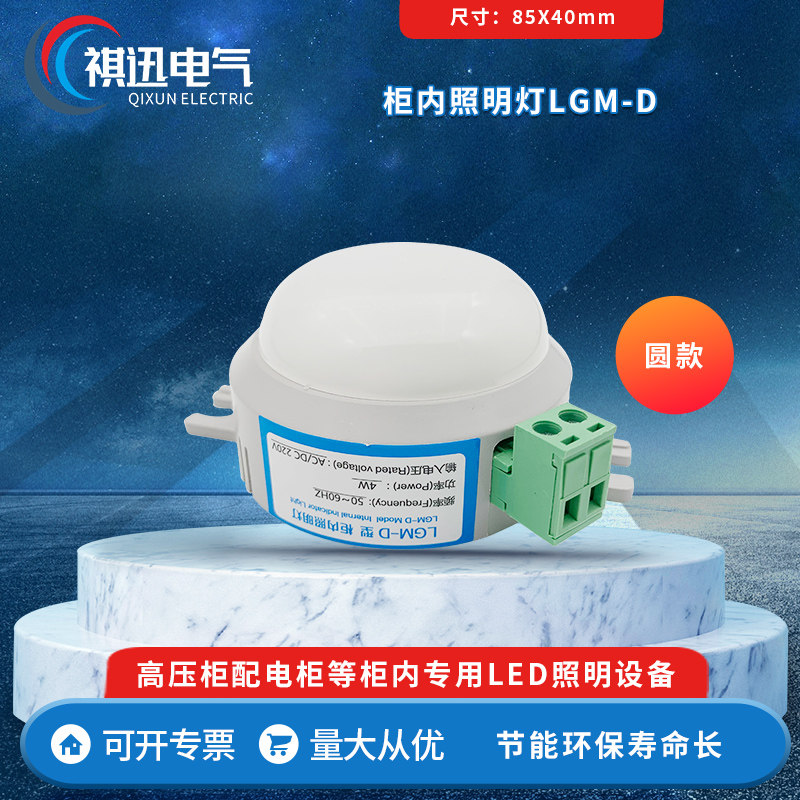

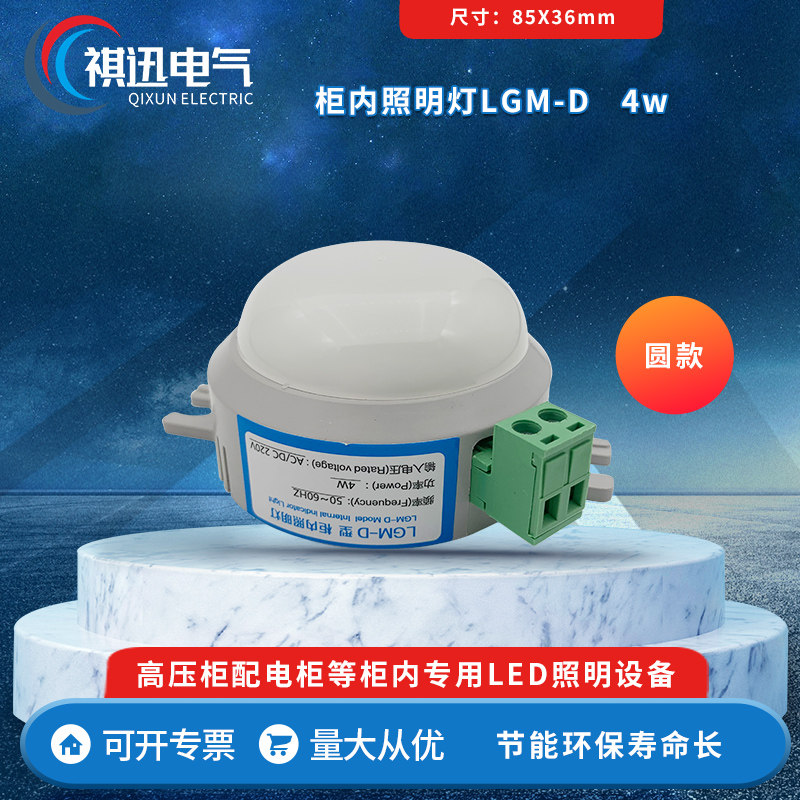

圆形LED吸顶灯，4W，220V，吸盘/螺钉安装，适合柜顶空间充裕场合，安装最简单。
整体高度更低，适合柜内净高受限的紧凑型配电柜，功能与标准版一致。
带门控开关，柜门开启自动亮灯，关门自动熄灭，节能便捷，适合频繁开关门场合。

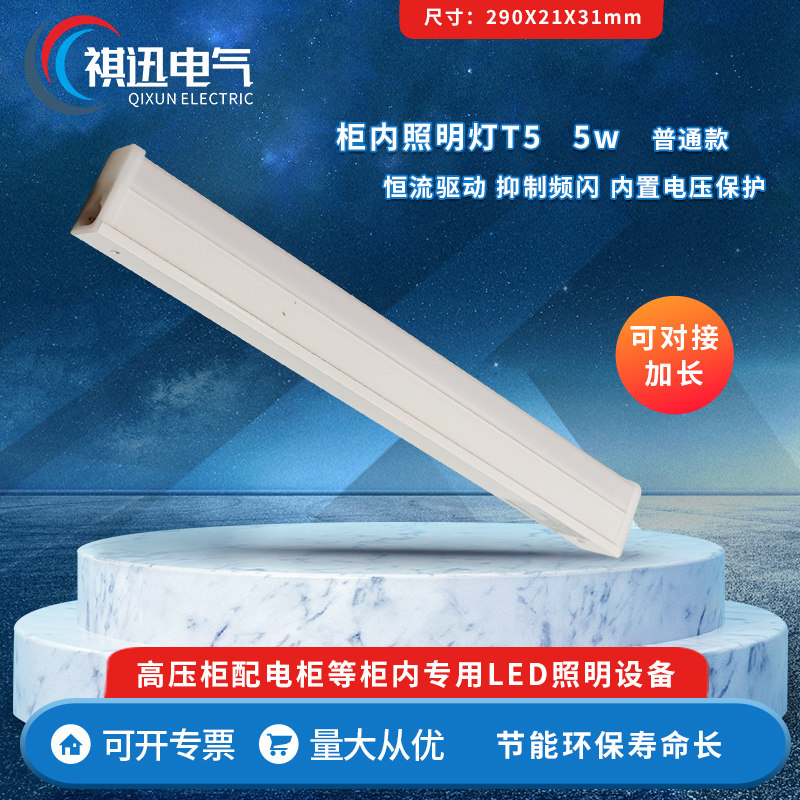

标准T5 LED管，5W，29cm，适合中小型配电柜，价格实惠，性价比高。

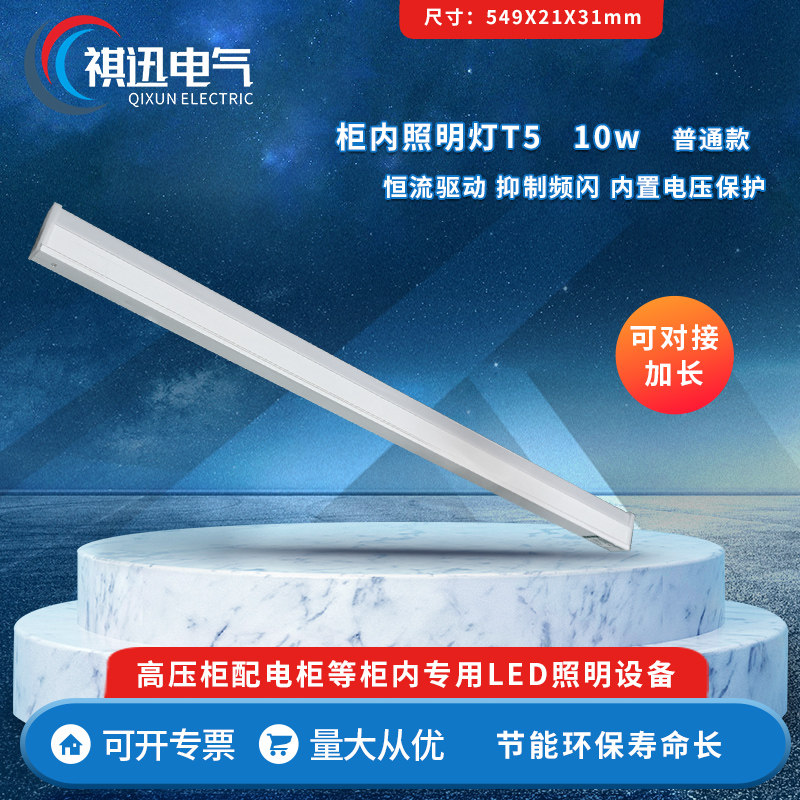

10W加长版，55cm，照明面积更大，适合大型高压柜或宽幅配电柜。
带铝合金灯体，内置门控开关，开门亮灯，30cm适中尺寸，外观精致。
采用雷士光源方案，显色指数高，光线自然，31cm标准尺寸，适合精品配电柜。

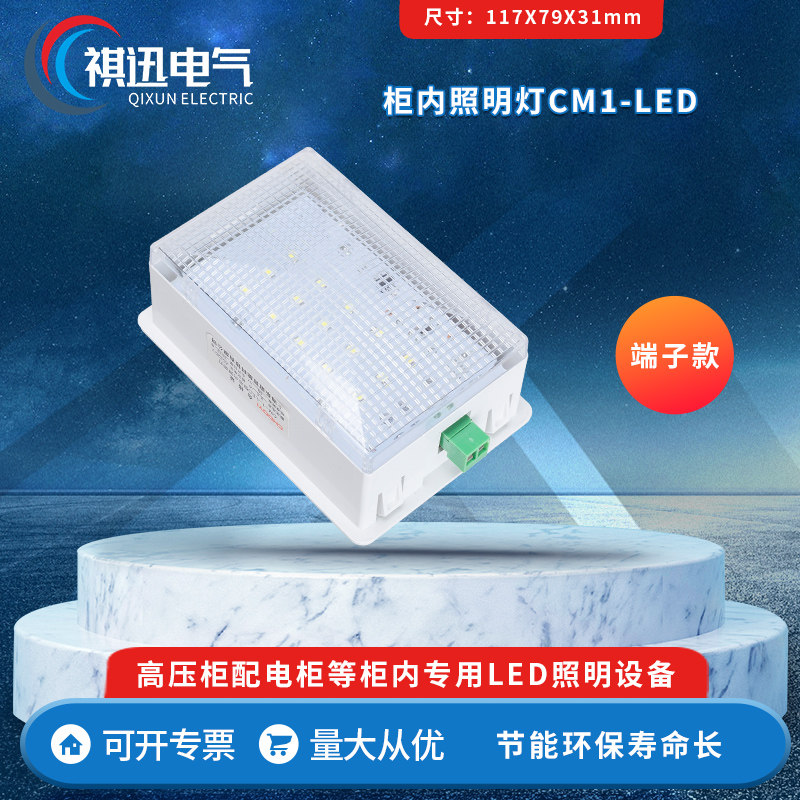

117×79×31mm，接线端子连接，规范可靠，适合需要标准化布线的工程项目，正装侧装均可。
优化接线结构，端子间距更大，接线更方便，适合多芯电缆布线场合。

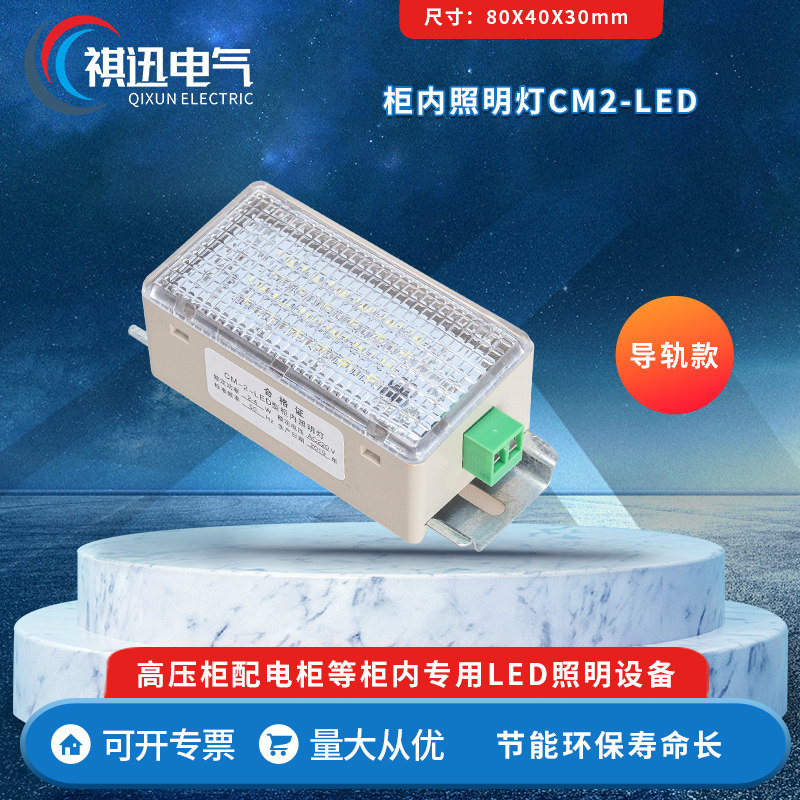

80×40×30mm，卡装在35mm标准导轨，安装位置灵活，免开孔，适合小型控制柜。

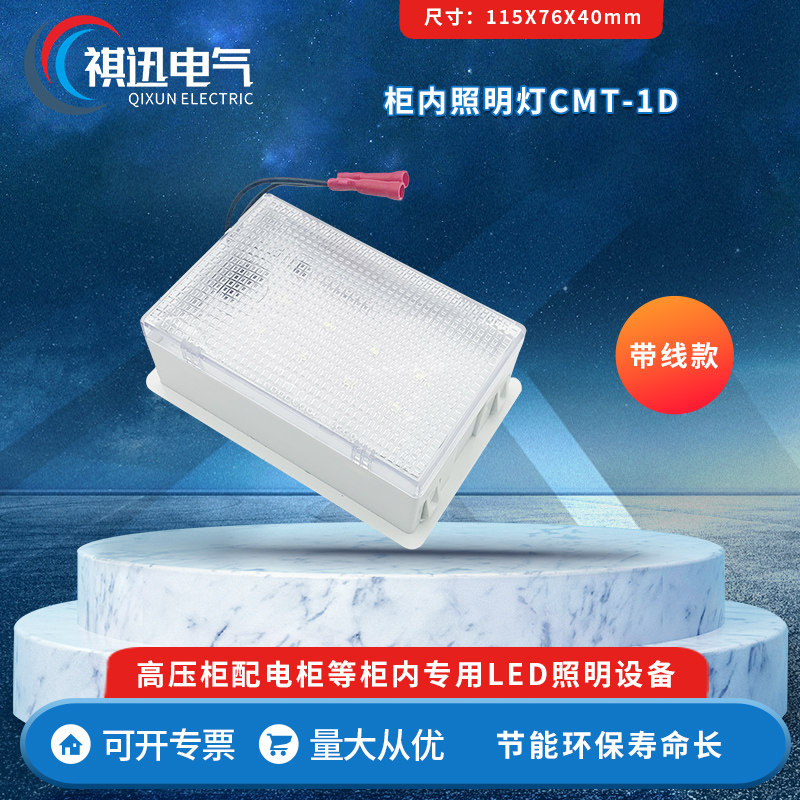

自带引出线，无需二次接线，即插即用，安装速度最快，适合批量快速安装场合。
| 系列 | 功率 | 尺寸/规格 | 连接方式 | 适用场合 |
|---|---|---|---|---|
| LL10-W | 5~8W | 多长度 | 接线端子/导线 | 各类开关柜通用 |
| LGM-D | 4W | Φ95mm | 吸盘/螺钉 | 标准配电柜顶部 |
| T5 管款 | 5W/10W | 29/55cm | 导线/夹扣 | 大中型高压柜 |
| CM1-LED | 3~5W | 117×79×31mm | 接线端子 | 需标准化布线项目 |
| CM2-LED | 3W | 80×40×30mm | 35mm导轨 | 控制柜/小型柜 |
| 参数 | 数值 |
|---|---|
| LL10-W 功率 | 5W ~ 8W |
| LGM-D 功率 | 4W |
| T5 系列功率 | 5W（29cm）/ 10W（55cm） |
| CM1/CM2 功率 | 3W ~ 5W |
| 工作电压（标准款） | AC 220V（另有 DC 24V 版） |
| 光源类型 | 高效白光 LED |
| 显色指数 Ra | ≥80 |
| 色温 | 4000K 自然白 / 6000K 冷白 |
| 光通量（LL10-W） | ≥400lm |
| 使用寿命 | ≥50,000 小时 |
| 工作温度 | -20°C ~ +50°C |
| 防护等级 | IP20（标准）/ IP44（防水款） |
| 安装方式 | 螺钉固定 / 导轨卡装 / 吸盘吸附 |
| 门控开关 | 可选配微动行程开关，开门自动亮灯 |
| 产品认证 | CE |
关于LGM/LL10系列柜内照明灯的常见问题，如有疑问欢迎致电 15888772322
配套微动门控开关实现：开关安装在柜门铰链侧，关门时压下（灯灭），开门时弹起（灯亮）。只需将门控开关串联在照明灯电源回路中，无需额外控制元件，接线简单。
LL10-W长条款适合GGD/GCS等宽体低压柜；LGM-D圆款4W体积小，适合KYN/XGN高压柜各隔室；T5管款5W/10W适合标准开关柜；CM1/CM2导轨款安装最快，适合需要快速安装的场合。
高压柜内部（断路器室/母线室）必须使用安全电压DC 24V型，通过安全隔离变压器供电，严禁直接使用220V。低压柜、控制柜选AC 220V型即可。
节能60%以上：8W LED亮度等同18W荧光灯，寿命超50000小时（荧光灯约5000小时），启动即亮，无频闪无噪音，且无汞无污染，10年综合使用成本降低约90%。
安装前断开控制电源并验电；门控开关导线留足余量防疲劳断裂；灯体避开高温元件；接线截面不小于1.5mm²；高压柜内必须用隔离变压器供DC 24V，绝不能接220V。
