三相电流/线电压/相电压，精度±0.5级（数码管），实时刷新
有功/无功/视在功率、功率因数、电网频率全面掌握
正向+反向有功电能，感性/容性无功电能，用电累积统计
标准Modbus RTU协议，接SCADA/组态软件/上位机
按需选择，LED数码管亮度高·LCD液晶功能全

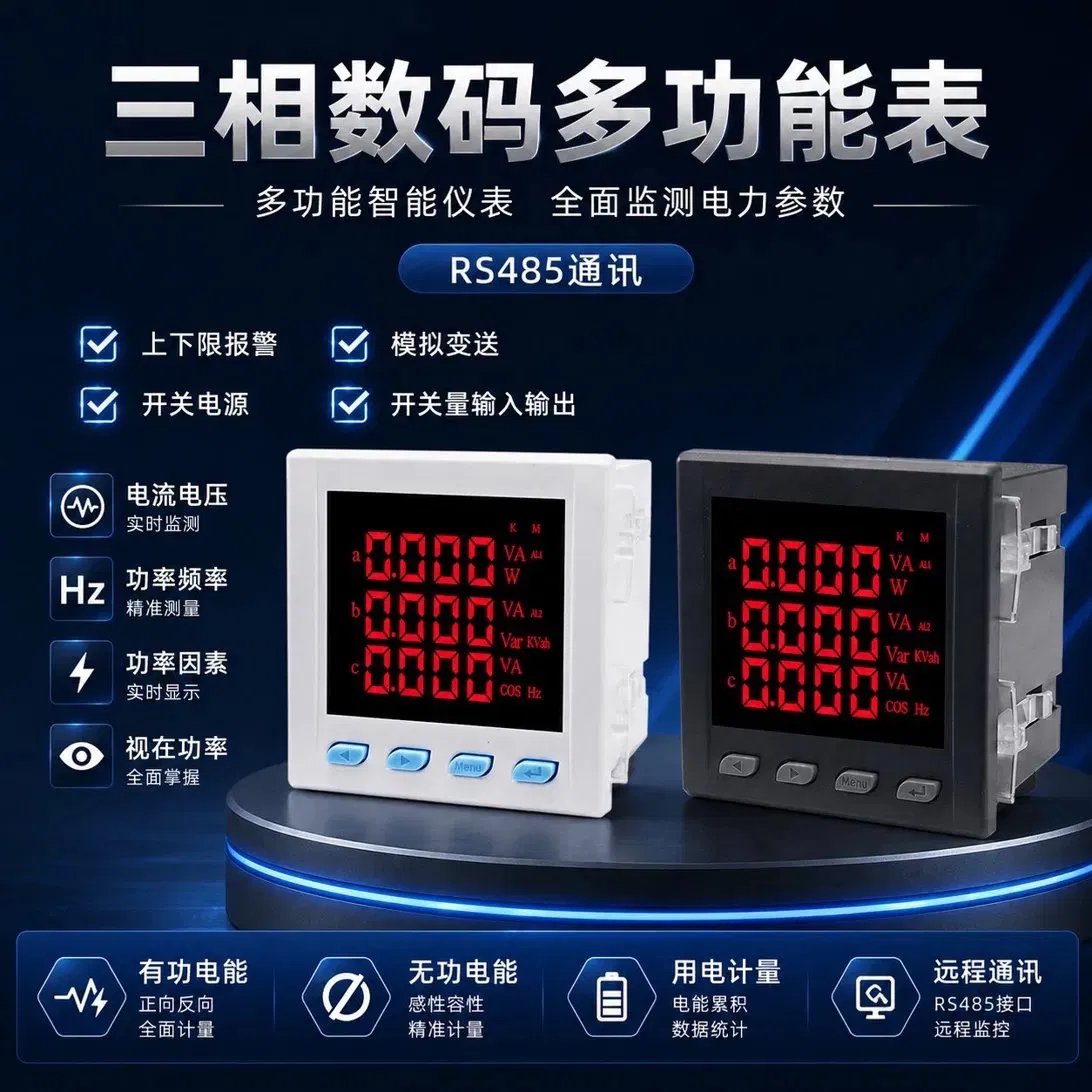

红色LED数字显示，亮度高，强光环境可读性强。屏幕右侧竖列标注 VA/W/Var/KVah/COS Hz 等参数单位，三行分别显示 a/b/c 三相数据。
蓝色背光液晶大屏，中文菜单操作，可视角广。同屏显示 ab/bc/ca 三相，右侧标注 MK%/VARWHz/KWh/varh 等，底部有 DO/DI 状态指示。
五种标准尺寸，覆盖所有配电柜面板开孔
★ 96×96 为工程使用量最大规格，读数距离2~3m，推荐新建配电柜优先选用
LED数码管款与LCD液晶款共有基础参数
| 基本参数 | |
|---|---|
| 工作电源 | AC/DC 85~265V 宽压（无需外接变压器） |
| 电压输入 | 直接接线 AC 0~500V（三相），或配PT后任意量程 |
| 电流输入 | 外接CT，标准5A或1A二次侧，CT变比面板可设 |
| 功耗 | ≤ 5VA |
| 防护等级 | IP52（面板正面）/ IP20（背部端子侧） |
| 工作温度 | -10°C ~ +60°C，湿度 ≤85%RH 无凝露 |
| 质保期 | 18个月，厂家直供，支持定制 |
| 选配功能参数 | |
|---|---|
| RS485通讯 | Modbus RTU，1200~19200波特率，地址1~247可设 |
| 报警输出 | 4路继电器干接点（AC250V/5A，DC30V/5A），上下限可设，延时0~9999s |
| 模拟量输出 | 4路 4~20mA 或 0~5/10V 直流变送输出，对应满量程 |
| 开关量输入 | 4路 DI 光电隔离输入，状态监测 |
| 开关量输出 | 2路 DO 脉冲输出（电能脉冲） |
| 谐波分析 | LCD款专属：2~31次谐波（THD%），含量分析 |
| SOE事件 | LCD款专属：顺序事件记录，ms级分辨率 |
按仪表类型 × 显示方式精准匹配
| 型号 | 仪表类型 | 主要测量参数 | 可选壳体 | RS485 | 报警 | 推荐场合 |
|---|---|---|---|---|---|---|
| YQDM-3F ★ | 三相多功能表 | 三相U/I、P/Q/S、cosφ、Hz、正反向有功/无功电能 | 72×72 / 96×96 / 120×120 | ○选配 | ○选配 | 变电站全面监控，一表代多表 |
| YQDM-3A | 三相电流表 | Ia/Ib/Ic三相电流，CT变比可设 | 48×48 / 72×72 / 96×96 | ○选配 | ○选配 | 10kV柜、低压馈线电流监测 |
| YQDM-3V | 三相电压表 | 线电压Uab/Ubc/Uca，或相电压Ua/Ub/Uc切换 | 48×48 / 72×72 / 96×96 | ○选配 | ○选配 | 母线电压监测 |
| YQDM-1V | 单相电压表 | 单相AC 0~600V，精度±0.5% | 48×48 / 72×72 / 80×80 / 96×96 | ○选配 | ○选配 | 单相支路电压 |
| YQDM-1A | 单相电流表 | 单相电流，CT变比可设，精度±0.5% | 48×48 / 72×72 / 80×80 / 96×96 | ○选配 | ○选配 | 单相支路电流 |
| YQDM-PF | 功率因数表 | 三相综合cosφ，超前/滞后判断，0.000~1.000 | 72×72 / 96×96 | ○选配 | — | 无功补偿装置配套 |
| YQDM-HZ | 频率表 | 电网频率45~65Hz，精度±0.01Hz | 48×48 / 72×72 / 96×96 | ○选配 | — | 发电机/并网频率监测 |
| 型号 | 仪表类型 | 主要测量参数 | 可选壳体 | RS485 | 谐波 | 推荐场合 |
|---|---|---|---|---|---|---|
| YQDM-3F-L ★ | 三相多功能表 | 全部数码管参数 + 31次谐波 + SOE事件 + DI/DO状态 | 96×96 / 120×120 | ✓内置 | ✓ | 智能变电站/配电自动化 |
| YQDM-3A-L | 三相电流表 | 三相电流 + 谐波含量分析 + DI/DO | 72×72 / 96×96 / 120×120 | ✓内置 | ✓ | 谐波治理/电能质量监测 |
| YQDM-3V-L | 三相电压表 | 三相电压 + 中文菜单 + 谐波 | 72×72 / 96×96 / 120×120 | ✓内置 | ✓ | 中高端配电柜 |
| YQDM-1V-L | 单相电压表 | 单相电压大字体，背光可调，±0.2%精度 | 48×48 / 72×72 / 96×96 | ○选配 | — | 弱光/精密场合 |
| YQDM-1A-L | 单相电流表 | 单相电流大字体，±0.2%精度，CT变比可设 | 48×48 / 72×72 / 96×96 | ○选配 | — | 精密电流计量 |
| YQDM-PF-L | 功率因数表 | cosφ+有功/无功功率同屏，方向箭头指示 | 72×72 / 96×96 | ✓内置 | — | 无功补偿精密管理 |
● 标配 ○ 选配 — 不具备 ★ 推荐首选 | 型号后缀：-R = RS485；-AL = 带报警继电器输出；-L = LCD液晶款
按需附加，订货时注明型号后缀

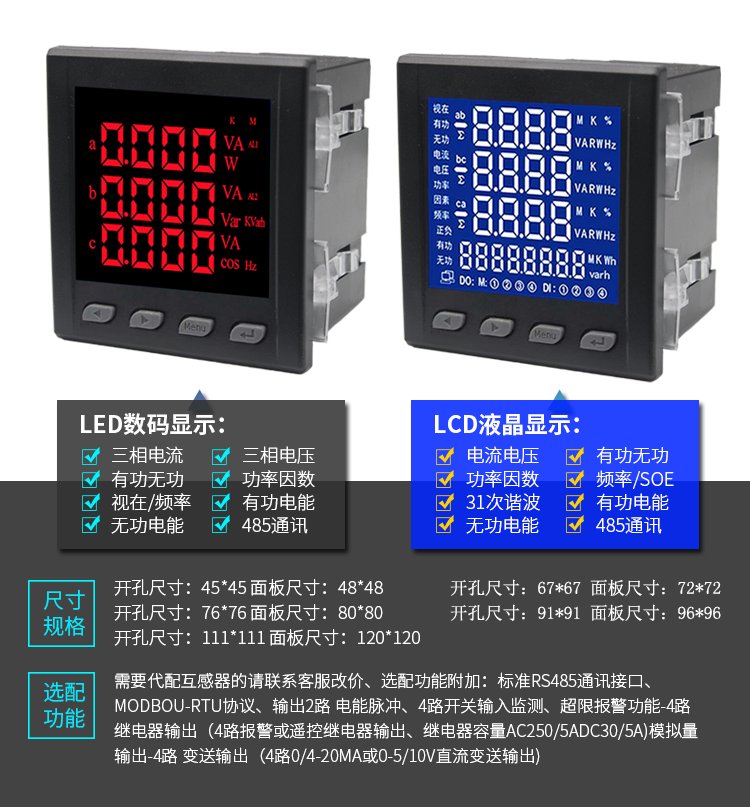

LED数码管 vs LCD液晶双屏对比·尺寸规格·选配功能一览
点击图片放大查看完整参数
覆盖各类电力监控与计量需求
三相多功能表替代传统电流表+电压表+电度表，节省面板开孔，RS485接变电站综合自动化系统
各馈线回路装单相/三相电流表，母线装三相电压表，重要回路装多功能表，实现分级用电监控
各楼层配电箱装多功能仪表，物业管理中心远程抄表，电能数据统计，替代人工巡表
多功能表记录发电量/用电量，功率因数表监测无功，频率表监控并网质量
车间各区域用电分项监控，电机启动电流监测，超限报警保护，能源精细化管理
RS485+SCADA远程读取电力参数，超限自动报警推送，减少驻站运维人员，降低运营成本
三相多功能表综合更划算。一台可同时测量电压、电流、有功/无功功率、功率因数、频率和正反向电能，替代3~5台单功能表。开孔从多个减为一个，接线简化，面板整洁，RS485只需一路接线，采购总价通常低于多台合计，维护也更方便。建议新建配电柜优先选多功能表，改造项目若面板已有多个开孔可按原尺寸逐一更换。
数码管款LED亮度高，强光/阳光直射下可读性好，价格较低，寿命长（10万小时以上），适合室外柜、户外箱变、工厂车间等强光场合。LCD液晶款大屏可视角广，同屏显示信息量大，支持中文菜单，精度更高（±0.2级），还能做31次谐波分析和SOE事件记录，适合室内变电站、楼宇配电、电能质量监测等场合。一般原则：室外/强光选数码管，室内/精度要求高/需要谐波分析选LCD。
设置非常简单。数码管款通过面板按键进入参数菜单（长按SET键3秒），找到CT变比参数设置为实际CT变比值（如100/5的CT变比=20，500/5=100）。LCD款通过触摸/按键中文菜单操作更直观。设置后仪表自动换算显示实际电流值。出厂默认CT变比=1（即直接测量5A二次侧）。附带说明书有完整操作步骤，如有疑问可致电15888772322由工程师电话指导，无需现场上门。
YQDM系列采用标准Modbus RTU协议，通用性极强。可直接接入：SCADA系统（InTouch、WinCC、组态王、力控等均有Modbus驱动）；变电站综合自动化系统（南瑞、许继、四方等）；自建上位机（协议开放，按寄存器地址表读取）；4G/以太网网关（无线传输到云端）。接线：A+/B-两根线连接总线，末端接120Ω终端电阻（超过100m时），默认9600,8N1，地址01，均可在仪表面板修改。一条总线最多247台设备，总线长度建议不超过1200m。
主要差别是屏幕大小和读数距离。72×72开孔68×68mm，屏幕较小，读数距离约1m，适合操作员近距离操作的控制台。96×96开孔91×91mm，屏幕明显更大，读数距离2~3m，适合站在柜前巡检，是目前工程使用量最大的规格，兼顾清晰度和安装空间，推荐新建配电柜优先选用。更换旧仪表时，按原开孔尺寸选对应规格，可以直接换装无需扩孔。
