一、项目背景与问题描述
江苏地区气候属于典型的亚热带季风气候，夏季高温高湿，梅雨季节持续时间长，年平均相对湿度超过75%。该项目的设备采集箱安装于户外环境，箱内集成了数据采集模块、通讯控制板、电源模块等精密电子设备，对温湿度环境要求较高。
设备投运初期，箱内未配置专用除湿措施。随着梅雨季到来，现场维护人员发现箱内PCB板及接线端子出现明显凝露现象，部分接线端子表面出现氧化锈蚀，数据采集模块通讯偶发异常，故障率明显上升。经检测，箱内相对湿度最高达到92%RH，远超电子设备正常工作的湿度上限（通常为85%RH）。
二、问题原因分析
| 问题因素 | 具体表现 | 影响程度 |
|---|---|---|
| 户外环境湿度高 | 江苏梅雨季环境湿度持续＞80%RH | ★★★★★ |
| 箱体密封性有限 | 电缆入口、通风孔处湿气渗入 | ★★★★ |
| 昼夜温差引起呼吸效应 | 夜间温度骤降，气体收缩吸入外部湿气 | ★★★ |
| 箱内无主动除湿措施 | 湿气积累无法排出，持续升高 | ★★★★★ |
⚠️ 注意：设备采集箱内的PCB板、通讯模块对湿度尤为敏感，长期在高湿环境下运行会导致绝缘性能下降、焊点腐蚀、通讯误码率升高，严重时造成设备永久损坏，维修成本远高于防潮设备本身的费用。
三、改造方案
产品选型
综合考虑采集箱的箱体容积（约0.15m³）、安装空间有限、需要接入远程监控系统等需求，最终选用 YQCS10A 小铝合金智能除湿器，主要原因如下：
- 体积小巧：铝合金外壳，尺寸紧凑，适合采集箱内安装空间受限的场景
- 带RS485通讯：支持Modbus RTU协议，可将除湿装置运行状态、除湿量等数据接入上位机监控系统，实现远程监控
- 功率匹配：针对小容积箱体优化，除湿效果与功耗平衡良好
- 铝合金外壳：散热性能好，适合户外高温环境长期运行
安装方案
YQCS10A安装于箱体侧壁下方1/3处，进风口朝向箱内，冷凝水经专用排水管引出箱体。同时在箱内安装温湿度传感器，实时采集箱内温湿度数据，通过RS485总线统一接入数据采集系统，实现温湿度超限自动告警。
四、改造前后对比
- 箱内湿度最高达92%RH
- PCB板、端子可见凝露水珠
- 接线端子氧化锈蚀
- 通讯模块偶发异常，故障率高
- 无法远程监控箱内环境
- 维护人员需定期现场巡检
- 箱内湿度稳定控制在60%RH以下
- 无凝露现象，设备表面干燥
- 端子氧化问题消除
- 通讯模块运行稳定，故障率大幅下降
- RS485接入监控，远程查看温湿度
- 超限自动告警，减少人工巡检
五、改造后现场图片

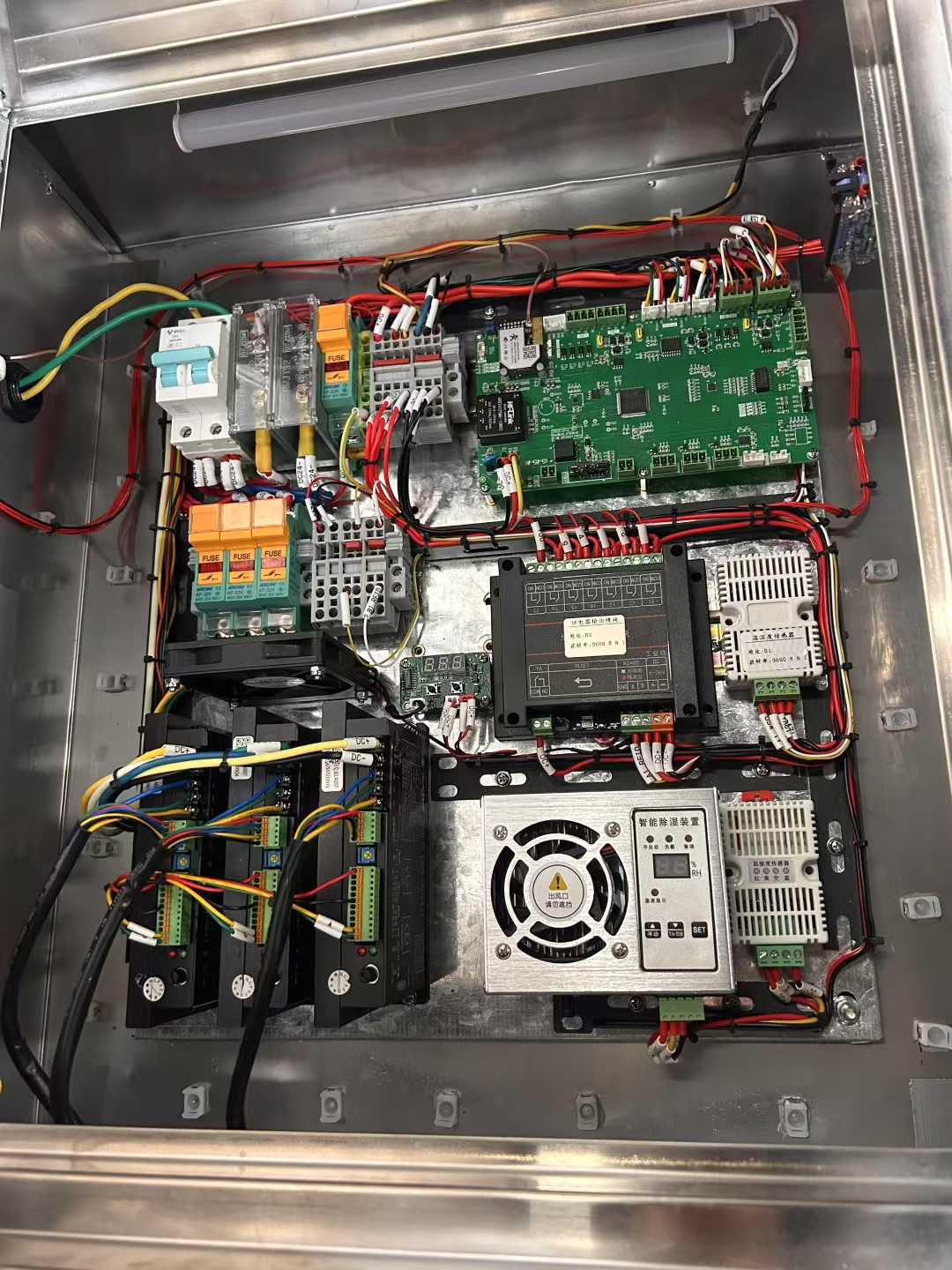

以下为改造完成后箱内实际安装效果，可见YQCS10A铝合金除湿器（右下方带风扇模块）和温湿度传感器（右侧白色小模块）已安装到位，与控制主板、通讯模块、断路器等设备共同构成完整的箱内防护体系。
六、改造效果数据
七、适用场景扩展
YQCS10A同类应用场景不限于设备采集箱，以下场合均可参考本方案：
- 立即适用：RTU远程终端采集箱、DTU配网终端箱、工业控制柜、通讯机柜等对体积和通讯有双重要求的场合
- 近期可规划：新建项目在设计阶段将YQCS10A纳入标准配置，从源头消除凝露风险，比事后改造成本更低
- 长期运维：通过RS485接入综合监控平台，实现所有采集箱温湿度集中管理，建立预防性维护机制
💡 选型提示：YQCS10A适合箱体容积在0.3m³以下的小型设备箱。容积较大（0.3～1m³）的控制柜建议选用YQCS04A；需要双路控制或带报警输出的场合选用YQCS08系列。如需根据您的具体项目匹配型号，欢迎联系益旗电气获取免费选型建议。
